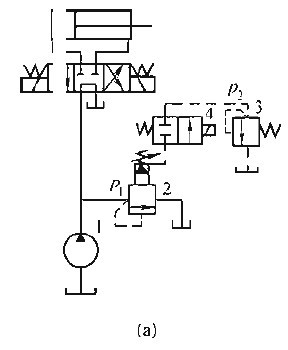

圖4-1 (a)所示采用溢流閥和遠程調壓閥的二級調壓回路。二位二通閥安裝在溢流閥的控制油路上，其出口接遠程調壓閥3，液壓泵1為定量泵。當二位二通閥通電右位工作時， 系統將產生較大的壓力沖擊。

    這個二級調壓回路中，當二位二通閥4斷電關閉，系統壓力決定于溢流閥2的調整壓力P1； 二位二通閥換向后，系統壓力就由閥3的調整壓力來決定了。由于閥4與閥3之間的油路內沒有壓力，閥4右位工作時，溢流閥2的遠程控制口處的壓力由P1下降到幾乎為零后才回升到P2，這樣系統便產生較大的壓力沖擊。
    圖4-1(b)所示，把二位二通閬接到遠程調壓閎3的出油口，并與油箱接通，這樣從閩2的遠程控制口到閥4的油路中充滿壓力油，閥4切換時，系統壓力從P1降到P2，不會產生過大的壓力沖擊。
    這樣的二級調壓回路一般用在機床上具有自鎖性能的液壓夾緊機構處，能可靠地保證其松開時的壓力髙于夾緊時的壓力。此外，這種回路還可以用于壓力調整范圍較大的壓力機系統中。
